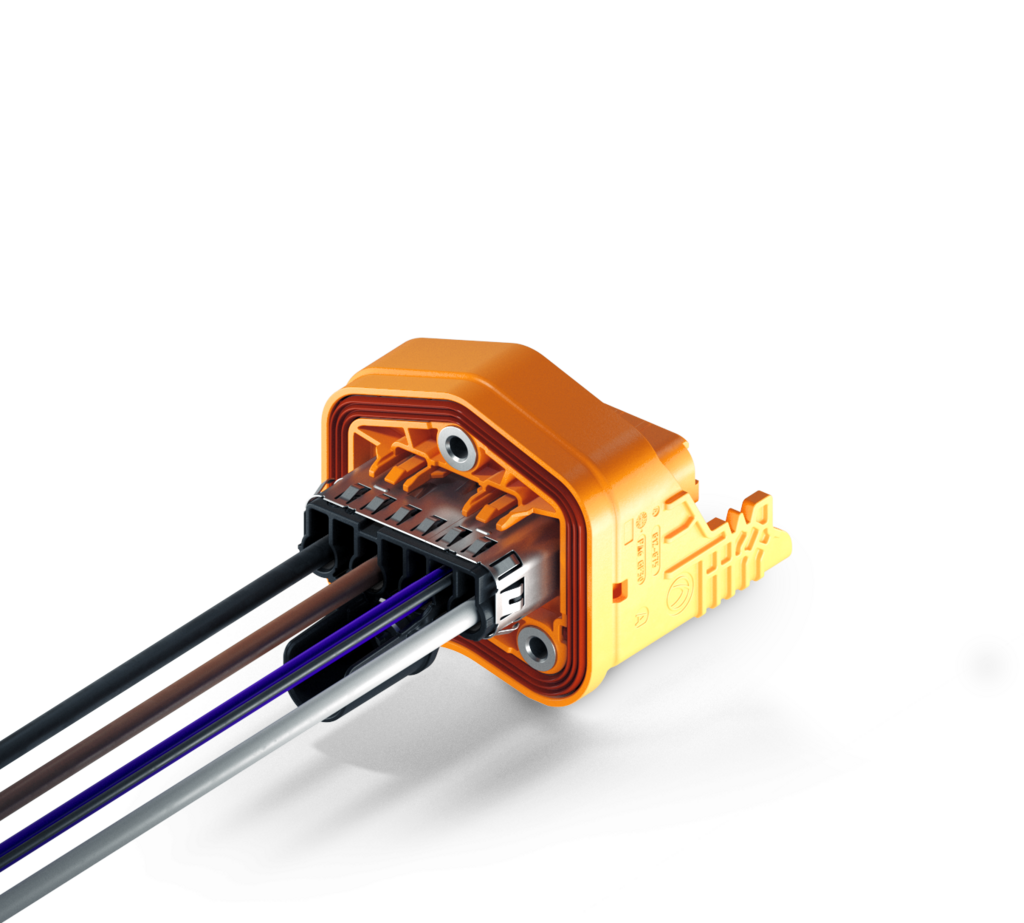

HPS40-E 4+2
Mit jahrelangem Know-how präsentieren wir Ihnen den HIRSCHMANN AUTOMOTIVE PowerStar eLine - ein Inbegriff für Innovation bei Hochspannungssteckverbindern.
Erleben Sie ergonomisches Design, mühelose Verarbeitung und unübertroffene Effizienz und gestalten Sie so die Zukunft der eMobilität. Verbessern Sie Ihre Verbindung mit der nahtlosen Konnektivität der HPS eLine.
Das HPS40-E 4+2 Steckersystem ist die ideale Lösung für den Anschluss von Ladegeräten an Bord. Entwickelt für Effizienz und wasserdichte Zuverlässigkeit und zeichnet sich auch bei hohen Temperaturen aus, um einen sicheren Betrieb zu gewährleisten. Willkommen bei Innovation und Zuverlässigkeit in einem nahtlosen Paket.
Technical Sales
- Erfüllt mehrere Prüfvorschriften der Automobilindustrie
- Wasserdicht nach Schutzgrad IP6K9K
- Einfache Konfektion
- Integrierter Interlock
- 360° geschirmte Anbindung
- Geringer Schirmübergangswiderstand
- Hohe Strombelastung bei hohen Umgebungstemperaturen
- Robustes Design
Das HCT4-Kontaktsystem ist eine Eigenentwicklung von Hirschmann Automotive. Geräteanschlüsse können auf Anfrage in verschiedenen Varianten realisiert werden.
| PARAMETER | HPS40-E 4+2 |
| Stromklasse | Stromklasse 1 und 2 Connector |
| Anwendungen | 3-Phasen-Ladung |
| Anzahl der Pins | 4 (Hochvolt) + 2 (HVIL optional) |
| Betriebsbedingung | U = 1.000 VDC |
| Stromtragfähigkeit | Klasse B gem. ISO 6469-3:2011 60 VDC < U ≤ 1.000 VDC 25 VAC < Ueff ≤ 707 VAC (15-150 Hz) |
| Umgebungsbedingung | -40° C to +125° C |
| Maximale Höhe | 5.000 m |
| Stromtragfähigkeit | 55A/80° C (4x 6,0 mm2) |
| IP-Schutzgrad | IPXXD (montiert), IPXXB (demontiert) |
| Wasserdichtheit | IP6K9K, IPX8 |
| EMV Leistung (6,00 mm2) | bis 2 MHz < 2.5 mΩ/m bis 30 MHz < 5.0 mΩ/m > 65 dB (30 MHz to 300 MHz) |
| Schirmübergang | 360° umlaufend |
| Schirmübergangswiderstand | < 2 mΩ (gesamt von Mantelleitung bis Aggregatgehäuse) |
| Vibrationsfestigkeit 2 | gem. LV214/215 - PG17 (erster Kabelfixierpunkt bei < 200 mm) |
| Steck- und Ziehkraft | < 54 N |
| Sekundärverriegelungssystem | activating force < 40 N, no unintentional opening possible |
| Koshiri-Sicherheit | ja |
| Polarisierung/Kodierung | Fehlsteckkraft > 200 N |
| CPA System | Betätigungskraft < 30 N |
| HVIL System | min. 1,0 mm, voreilend |
| KONTAKTSYSTEMINFORMATION | |
| Kontaktsystem | HCT4 (4,0 mm runder Anschluss), Ag, gecrimpt |
| Material/Oberfläche | Cu-Leg., CuNiSi, Ag |
| Leitungsanschluss | gecrimpt |
| Anzahl Steckzyklen | max. 50 Zyklen |
| KUNDENSPEZIFISCHE INFORMATIONEN | |
| Leitungsquerschnitte | 2,5 mm2; 4,0 mm2; 6,0 mm2 |
| Kontakt Träger-Kodierungen | A |
