SealStar Hybrid Connector
Unsere Hybrid-Steckverbinder sind auf Vielseitigkeit ausgelegt. Sie unterstützen mehrere Größen bei einem Steckverbinder und kombinieren Innovation mit Zuverlässigkeit.
Die Entwicklung unserer SealStar-Gehäuse hat den Grundstein für eine kompakte, robuste und wasserdichte Generation von Steckverbindern gelegt, ohne Kompromisse bei der Leistung einzugehen.
Am Entwicklungsprozess waren namhafte OEMs sowie ihre Systemhersteller beteiligt. Dank des einzigartigen Designs können unterschiedliche kompatible Kontakte eingesetzt werden.
Johannes Ulrich ist Ihr Kontakt für individuelle Anfragen
Global Product Manager Low Voltage Connectors
| ALLGEMEINE PRODUKTINFORMATION | SealStar Hybrid F Connector | |||

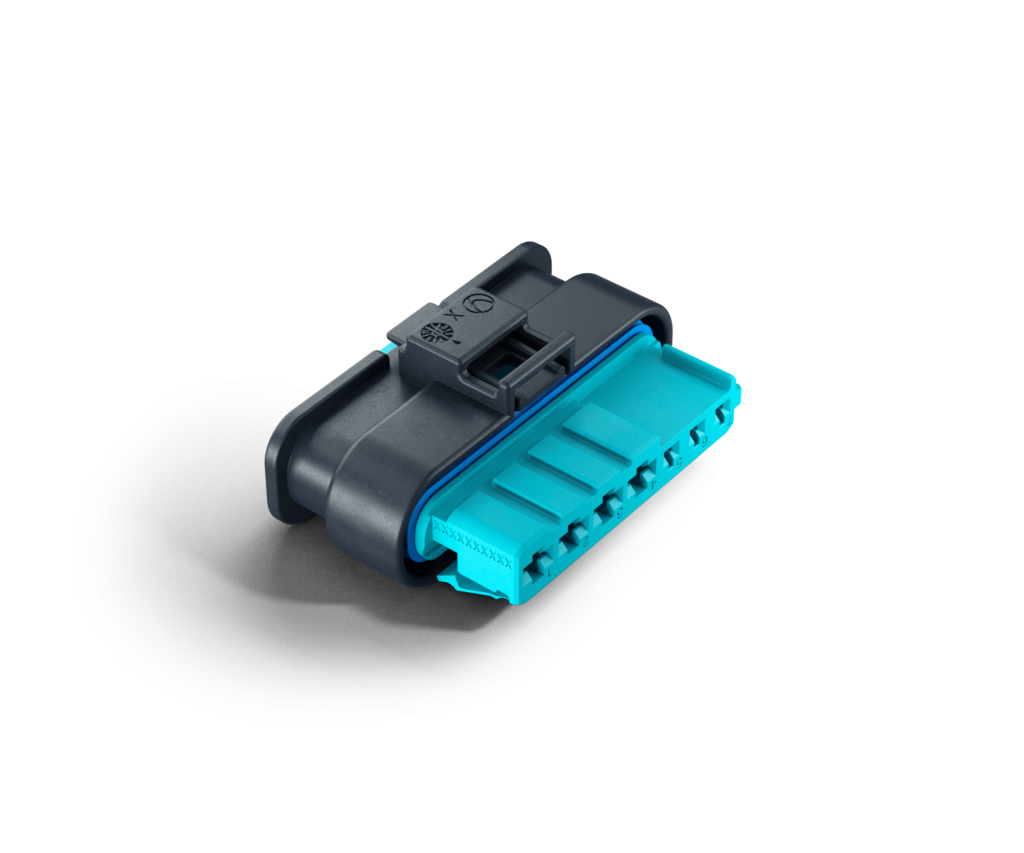

| Produkt Nr. | 872-652-... | 872-689-... | 809-199-... |
| Steckverbindertyp | female (F) | female (F) | female (F) |
| Produktspezifikation | (n/a) | (n/a) | (n/a) |
| Prozessspezifikation | (n/a) | (n/a) | (n/a) |
| TECHNISCHE PRODUKT INFORMATION | |||
| Anzahl der Pins | 3+2Pol | 3+4Pol | 3+4Pol |
| Terminal Blade Size | 1,2 mm; 2,8 mm | 1,2 mm; 2,8 mm | 1,2 mm; 2,8 mm |
| Anzahl der Kontaktreihen | 1 Reihe | 1 Reihe | 1 Reihe |
| CPA (Connector Position Assurance) | ohne CPA | ohne CPA | mit CPA |
| Kodierung des Produkts | A | A | Z |
| ALLGEMEINE PRODUKTINFORMATION | SealStar Hybrid F Connector | ||||

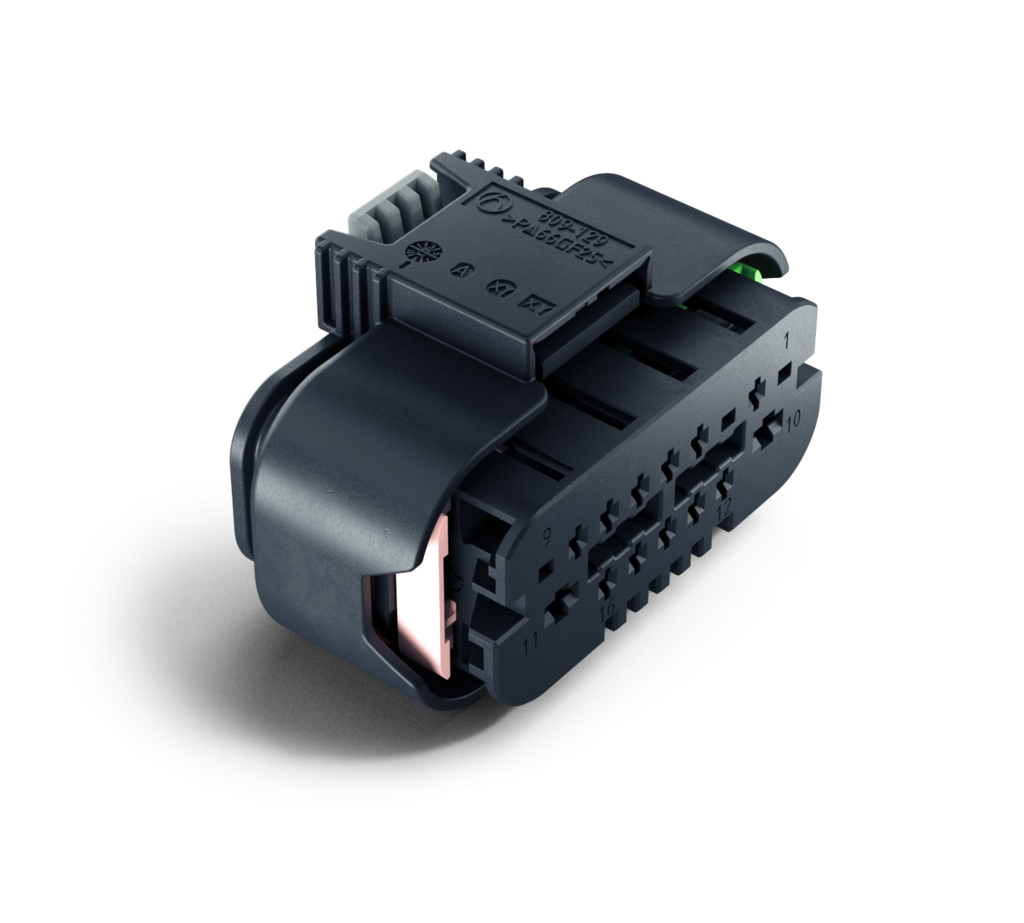

| Produkt Nr. | 807-287-... | 809-129-... | 810-400-… | 806-554-... 806-555-... |
| Steckverbindertyp | female (F) | female (F) | female (F) | female (F) |
| Produktspezifikation | (n/a) | (n/a) | (n/a) | (n/a) |
| Prozessspezifikation | (n/a) | (n/a) | (n/a) | (n/a) |
| TECHNISCHE PRODUKT INFORMATION | ||||
| Anzahl der Pins | 6+4Pol | 14+2Pol | 14+4Pol | 38+4+4Pol |
| Terminal Blade Size | 1,2 mm; 2,8 mm | 1,2 mm; 2,8 mm | 1,2 mm; 2,8 mm | 1,2 mm; 2,8 mm; 6,3 mm |
| Anzahl der Kontaktreihen | 2 Reihen | 2 Reihen | 2 Reihen | 2 Reihen |
| CPA (Connector Position Assurance) | ohne CPA | mit CPA | mit CPA | mit CPA |
| Kodierung des Produkts | A | A | A | A |
| ALLGEMEINE PRODUKTINFORMATION | SealStar Hybrid M Connector | |
| Produkt Nr. | 812-401-… |
| Steckverbindertyp | male (M) |
| Produktspezifikation | (n/a) |
| Prozessspezifikation | (n/a) |
| TECHNISCHE PRODUKT INFORMATION | |
| Anzahl der Pins | 14+4Pol |
| Terminal Blade Size | 1,2 mm; 2,8 mm |
| Anzahl der Kontaktreihen | 2 Reihen |
| CPA (Connector Position Assurance) | mit CPA (siehe kompatible Teile) |
| Kodierung des Produkts | A |
