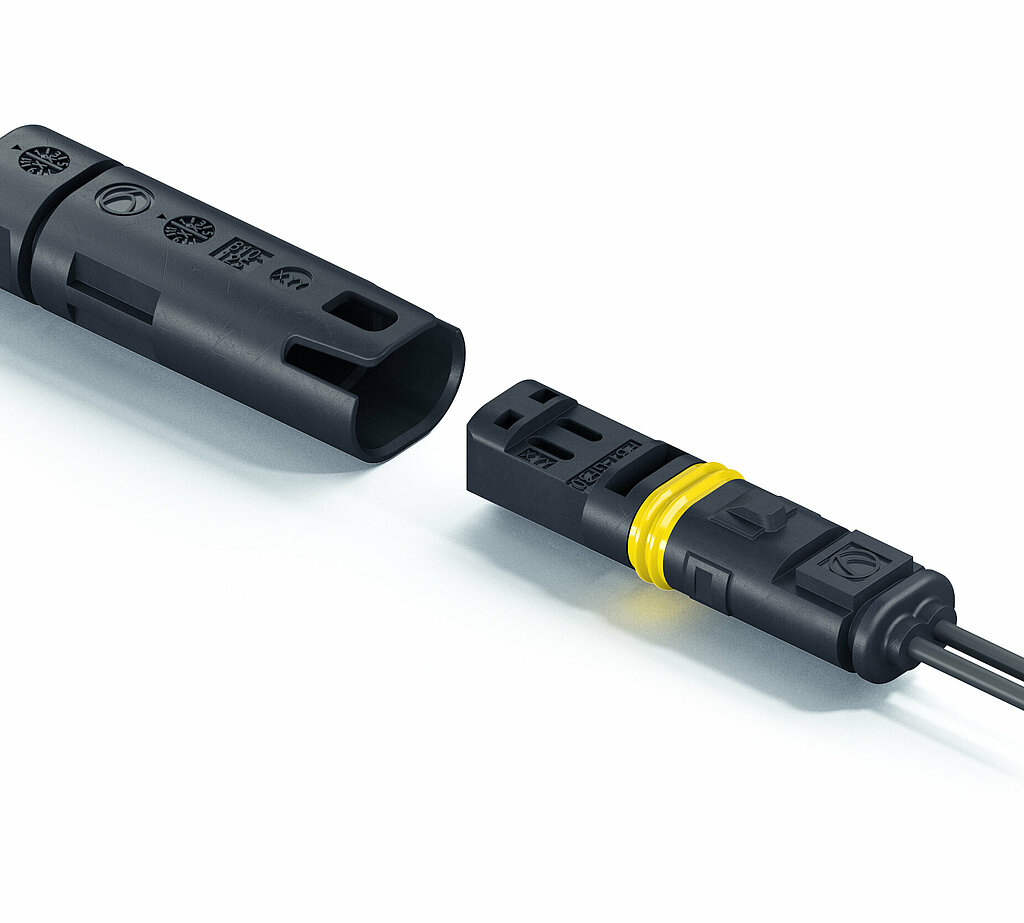

MSC

Mit der MSC Produktfamilie wird Hirschmann Automotive den Anforderungen der Automobilhersteller nach äußerst kompakten und technisch anspruchsvollen elektrischen Steckverbindern gerecht.



Die MSC – MicroSealedConnector – Familie ist ein Standardprodukt. Entwicklungszeiträume für neue Polzahlen und die werkzeugtechnische Umsetzung werden somit drastisch reduziert.



Dank der miniaturisierten Bauform und dem robusten Design kann der Steckverbinder für verschiedenste Anwendungsbereiche im Fahrzeug genutzt werden.




Johannes Ulrich ist Ihr Kontakt für individuelle Anfragen

Global Product Manager Low Voltage Connectors

+43 5522 307 1096
+43 664 3865860
johannes.ulrich@hirschmann-automotive.com
Anfrage senden
  • Miniatur-Steckverbinder im Raster von 2.54 mm
  • Vibrationsresistent
  • Durch Umspritzung mechanisch sehr stabil
  • Keine Schutzkappen gegen Umwelteinflüsse notwendig
  • Zugentlastung
  • Wasserdicht



Technische Kenndaten

  • Vorgesehener Einbauraum: Karosserie / Motorraum
  • Betriebstemperaturen: -40° C bis +130° C, je nach Isolationsmaterial und Anwendungsfall



Elektrische Kenndaten

  • 1.2 mm Kontaktsystem
  • Kontaktoberfläche: Zinn, Silber, Gold
  • Stromfähigkeit (Höchstwerte des Kontaktsystems)
  • Derating: 20 A / 80° C
  • Oberfläche Sn: 17/14 A



Höhere Stromstärken sind je nach OEM zugelassen. Die maximal zulässige Stromstärke muss in Verbindung mit den verwendeten Leiterquerschnitten beurteilt werden.



Minimale Haltekraft der Kupplung im Stecksockel

  • Kraftschlüssige Verbindung: > 60 N



Verwendbare Leitungsquerschnitte

  • 0.14 bis 0.75 mm2 (FLR)
  • Isoliermaterial wird je nach Anforderungsprofil gewählt



Prüfungen nach AK Lastenheft

PG 7 Haltekraft und Funktionssicherheit der Gehäuse
PG 17A Dynamische Beanspruchung
PG 19 Umweltsimulation
PG 20A Klimatische Beanspruchung der Gehäuse
PG21A Langzeittemperaturlagerung
PG 22B Chemische Beständigkeit, erweiterte Prüfung
PG 23 Wasserdichtheit

1 Einreihige Produktfamilie MSC 1.2 mm / 2- bis 6-polige Ausführungen

POLZAHL X Y Z BUCHSENGEHÄUSE STIFTGEHÄUSE
2 11.0 8.5 28.0 805-183-... 805-184-...
3 13.5 8.5 28.0 805-185-... 805-186-...
4 16.0 8.5 28.0 805-187-... 805-188-...
8 26.6 9.0 28.0 807-999-...



2 Zweireihige Produktfamilie MSC 1.2 mm

POLZAHL X Y Z BUCHSENGEHÄUSE STIFTGEHÄUSE
10 21.5 13.5 33.0 805-396-... 805-397-...



Optionale Produkte auf Anfrage

Einreihig

POLZAHL X Y Z
5 19.0 9.0 28.0
6 21.5 9.0 28.0



Zweireihig

POLZAHL X Y Z
4 13.5 13.0 33.0
6 16.0 13.0 33.0
8 18.5 13.0 33.0
12 24.5 13.5 33.0
14 27.0 13.5 33.0
16 30.0 13.5 33.0
18 32.5 13.5 33.0
20 35.0 13.5 33.0



Schnittstellenzeichnungen

REIHEN POLZAHL ZEICHNUNGSNR.
1

2-4

5-8

808-027-...-00

808-047-...-00

2 10 808-139-...-00



Halterung für Stiftgehäuse

REIHEN POLZAHL ZEICHNUNGSNR.
1 2-4 808-028-...-00
